Baode Wärmetauscherausrüstung Co., Ltd.

|
| Herkunftsort: | China |
| Markenname: | Baode |
| Zertifizierung: | CE/UL |
| Modellnummer: | B60MW |
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | USD 200-2000 per Unit |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 14-18 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Einheit/Einheiten pro Monat |
| Produktbezeichnung: | Hochleistungs-Halbgeschweißter Dichtplattenwärmetauscher für HVAC und Kühlung | Anwendung: | Klimatisierung und Kühlung |
|---|---|---|---|
| Rahmenmaterial: | Kohlenstoffstahl | Plattenmaterial: | AISI 316L/304/NI/TI |
| Dichtung: | NBR/EPDM/VITON | Typ des Wärmetauschers: | Typ des Rahmens und der Platte |

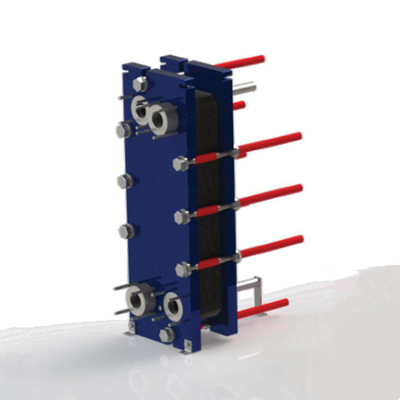

Hochleistungs-Halbgeschweißter Dichtplattenwärmetauscher für HVAC und Kühlung
Was ist Semi-Weld PHE?
Die Halbschweißplatten-Wärmetauscherplatten werden per Laser geschweißt. Das Laserschweißen bedeutet, dass Metall durch einen Laserstrahl eines Hochleistungslasers geschmolzen wird.Die Ladung wird durch ein unerlaubtes Gas geschützt..
Halbgeschweißtes PHE
Halbgeschweißte Plattenwärmetauscher werden üblicherweise in Anwendungen eingesetzt, in denen aufgrund von Lecks oder Rissen im Wärmetauscher ein Risiko einer Kreuzkontamination zwischen verschiedenen Flüssigkeiten besteht.Sie sind ideal für Anwendungen geeignet, die eine hohe Wärmeübertragungseffizienz erfordern, wie Kühl- und Kühl-, Heiz- und HVAC-Systeme.

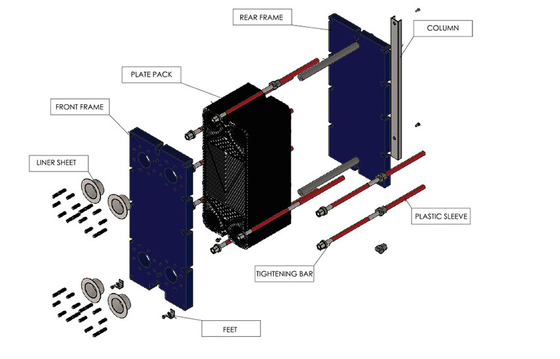

Der Halbschweißplattenwärmetauscher besteht aus zwei Arten von Platten: vollgeschweißten Platten und dichtgeschweißten Platten.
Hochdruck- und Hochtemperaturflüssigkeiten, während die Dichtplatten zur Trennung der Flüssigkeiten und zur Bildung der Kanäle für die Flüssigkeiten mit niedrigerem Druck verwendet werden.Diese Konstruktion bietet die Vorteile sowohl der voll geschweißten als auch der dichtgepackten Plattenwärmetauscher, wobei ihre Nachteile beseitigt werden.
| Materialien | |
| Platten | 304/316L Edelstahl, Ti |
| FeldDichtungen | NBR, EPDM, FKM |
| mit einer Breite von mehr als 20 mm | NBR, EPDM, FKM |
| Flanschverbindungen | Kohlenstoffstahl, mit Metallverkleidung: rostfrei, Ti |
| Rahmenplatte | Kohlenstoffstahl, epoxy lackiert |

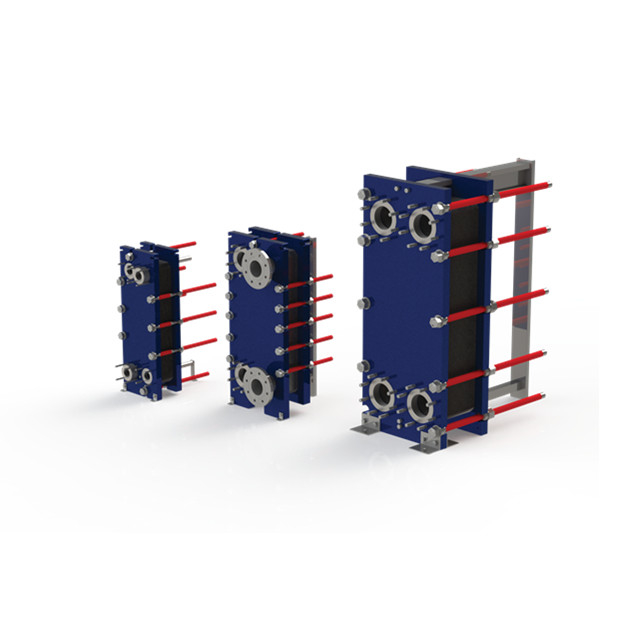

| Modell | B60MW | B100MW | B150MW | B200MW | |
| Höhe, H [mm] | 920 | 1045 | 1484 | 2150 | |
| Breite in W [mm] | 320 | 454 | 650 | 750 | |
| Maximale Länge, L [mm] | 1445 | 1795 | 3246 | 3250 | |
| Vertikaler Hafenabstand, VC [mm] | 640 | 719 | 1044 | 1478 | |
| Horizontale Hafenentfernung, HC [mm] | 140 | 225 | 298 | 353 | |
| Höchsttemperatur [°C] | 180 | 180 | 180 | 180 | |
| Maximaler Druck [Barg] | 16/20 | 16/20 | 16/20 | 16/20 | |
| Portgröße | DN50/2" | DN100/4" | DN150/6" | DN200/8" | |
| Kanaltiefe [mm] | 3 | 2.5 | 2.5 | 2.5 | |
| Maximaler Wasserdurchfluss [kg/s] | 16 | 50 | 50 | 225 | |
Vorteile
•Hohe Wärmeübertragungseffizienz: aufgrund ihrer großen Oberfläche und ihrer turbulenten Strömungswege.
•Niedriges Leckrisiko: Die vollständig geschweißten Kanäle verringern das Leckrisiko und die Kreuzkontamination zwischen verschiedenen
Flüssigkeiten.
•Einfache Wartung: Halbgeschweißte Plattenwärmetauscher können leicht zerlegt und gereinigt werden, sodass
Wartung und verkürzte Ausfallzeiten.
•Vielseitig: Halbgeschweißte Plattenwärmetauscher können in einer Vielzahl von Anwendungen eingesetzt werden, einschließlich Kühl- und Kühl-, Heiz- und HVAC-Systemen.
Anwendungen
• Chemikalien
•Energie und Versorgung
• Lebensmittel und Getränke
•Klimatisierung und Kühlung
•Schifffahrt und Verkehr
•Bergbau
•Pulp und Papier
• Stahl
•Wasser- und Abfallentsorgung
