Beschreibung der Produkte

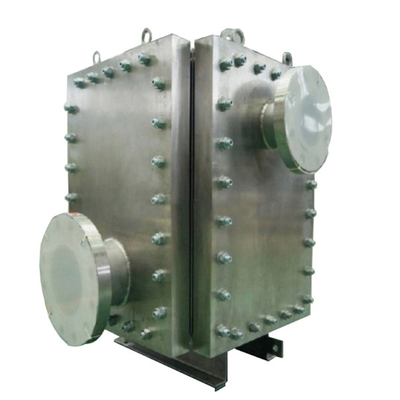

Der Compabloc ist ein komplett geschweißter, kompakter Wärmetauscher, der für die gesamte Palette von Prozess- und Versorgungsarbeiten entwickelt wurde.heute verfügbare kompakte und reinigbare Wärmetauscherlösung.

Entwurf

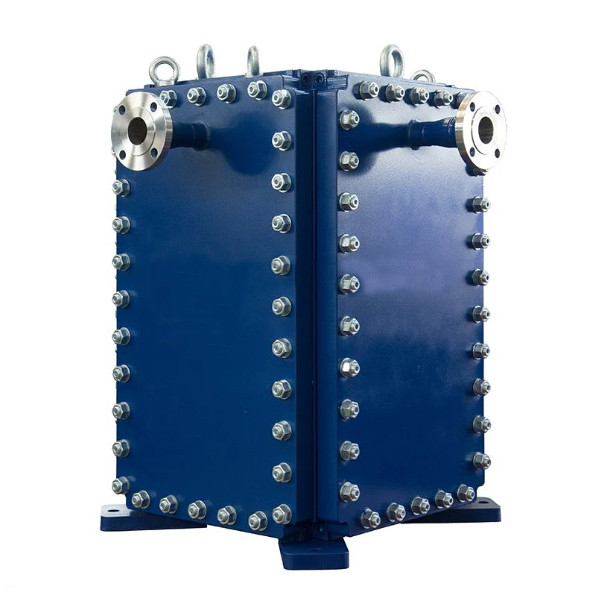

Die Compabloc-Reihe von geschweißten Wärmetauschern mit Schwerpunkt auf Leistung, Kompaktheit und Wartbarkeit.Das Herzstück des Compabloc ist ein Stapel von Wellpappe-Wärmeübertragungsplatten aus 316L EdelstahlDie Platten werden lasergeschweißt und bilden einen kompakten Kern, der dann durch vier Eckträger eingeschlossen und gestützt wird.Ober- und Unterkopf und vier Seitenplatten (siehe Abschnittsansicht von Compabloc)Diese Komponenten sind zusammengeschraubt und können schnell für Inspektion, Wartung und Reinigung auseinandergenommen werden.Die Konstruktion kann in Ein- oder Mehrpass-Arrangements für den gleichzeitigen oder Gegenstrombetrieb konfiguriert werden., für Flüssigkeits-Flüssigkeits- oder Zwei-Phasen-Zölle.

Funktionsprinzipien

Die beiden Medien im Compabloc-Wärmetauscher fließen in abwechselnd geschweißten Kanälen zwischen den Wellplatten.Diese Wellplatten fördern hohe Turbulenzen, die eine hohe Wärmeübertragungseffizienz bieten und helfen, Verunreinigung zu minimieren. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Jeder Durchgang ist von den angrenzenden Durchgängen durch einen gedruckten Baffler getrennt, der die Flüssigkeit zwingt, sich zwischen der Plattenpackung und dem Panel zu drehen.Die flexiblen Passvorkehrungen von Compabloc machen es für Flüssigkeitsübertragungen mit unterschiedlichen Durchflussraten geeignet., oder Zwei-Phasen-Kondensation oder Reboiler-Anwendungen.

Anwendungen

Öl- und Gasförderung

• Wärmerückgewinnung in TEG-Systemen (Gas-Dehydrierung)
• Wärmerückgewinnung, Kühlung, Kondensation und Wiederaufkochen in Aminsystemen (Gasversüßung, Sauerversorgung)
• Wärmerückgewinnung, Heizung und Kühlung in Rohöl-Entwässerungs- und Entsalzungssystemen
• Kondensation in Dampferückgewinnungseinheiten
• Wärmerückgewinnung, Kühlung, Kondensation und Wiederaufkochen in NGL-Fraktionssystemen

Raffinerien

Verschiedene Kondensations- und Wiederaufkochungsaufgaben wie:

• Kondensation bei Atmosphärendestillation und Vakuumdestillation
• Spitzenkondensation bei Fraktionatoren in FCC, Hydrokraking, H2S-Strippern usw.
• Kosten für die Kondensation von Propan und Butan in NGL- und Alkylierungswerken
• Wiederkochen in H2S-Strippern, Sauerwasserstrippern und anderen Säulen
• Dampferzeugung

Wärmerückgewinnungs-, Kühl- und Heizungsaufgaben wie:

• Kühlung von Benzin, Kerosin, Gasöl, Diesel, Pump-Around usw.
• Kühlung und Heizung von Bitumen, VGO (Vakuumgasöl) und anderen schweren Produkten
• Fraktioniererzufuhr/Wärmerückgewinnung
• Vorwärmen von Rohöl
• Wärmerückgewinnung von Abgesalztem Wasser/Zufuhrwasser

Vorteile des Compabloc-Wärmetauschers

• Hohe thermische Effizienz spart Energie, steigert die Leistung und reduziert die CO2-Emissionen
• Verbesserte Wärmerückgewinnung bei geringeren Kosten bedeutet sehr kurze Amortisationszeit
• Kompaktes Design reduziert die Installationskosten und löst Engpässe für eine erhöhte Produktion
• Compabloc ist vollständig mechanisch reinigbar, wodurch die Wartung einfacher, schneller und kostengünstiger wird
• Dauerhafte, lasergeschweißte Konstruktion verringert Verunreinigungen und Korrosionsprobleme
