Der Compabloc-Wärmetauscher besteht aus einem Stapel von Wellplatten, die miteinander geschweißt werden, um abwechselnd heiße und kalte Kanäle zu bilden.Die Platten sind aus Edelstahl oder anderen korrosionsbeständigen Materialien hergestellt, um eine lange Lebensdauer zu gewährleisten.

Die Wärmeübertragung in einem Compabloc-Wärmetauscher erfolgt sowohl durch Leitung als auch durch Konvektion.Erhöhung der Wärmeübertragung durch Erhöhung der Kontaktfläche zwischen Flüssigkeit und Plattenoberfläche.

Entwurf

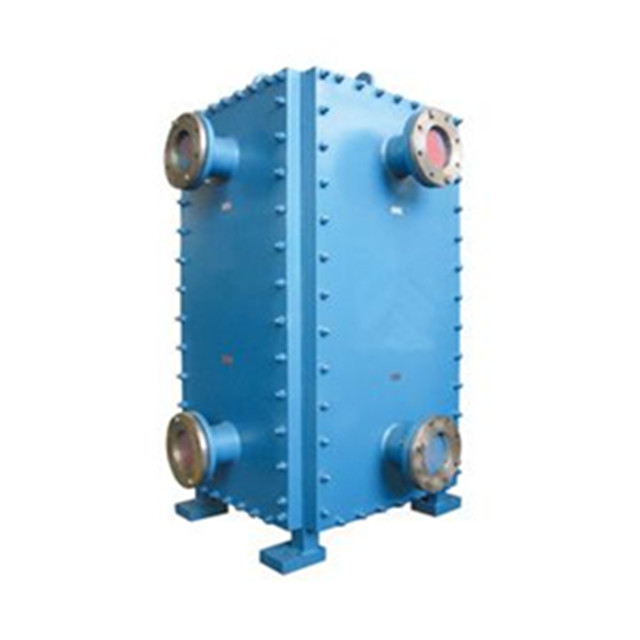

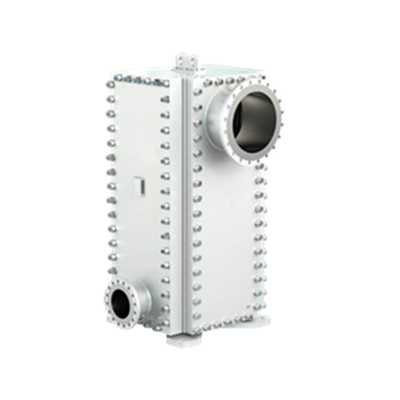

Das Herzstück des Compablocs ist ein Stapel von Wellstoff-Wärmeübertragern aus 316L Edelstahl und anderen hochwertigen Materialien.Die Platten sind leser geschweißt (Modelle CP30 und höher) und bilden einen kompakten KernDieser Kern wird dann durch vier Eckträger, Ober- und Unterkern und vier Seitenplatten eingeschlossen und gestützt.
Diese Komponenten sind zusammengeschraubt und können schnell für Inspektion, Wartung und Reinigung auseinandergenommen werden.
Die Konstruktion kann in Ein- oder Mehrpass-Arrangements in gleichzeitigem oder gegenwärtigem Betrieb für Flüssigkeits-Flüssigkeits- oder Zweiphasenfunktionen konfiguriert werden.

Prozessoptimierung
Durch das einzigartige Konzept des Compablocs sind die Möglichkeiten zur Prozessoptimierung und Flexibilität grenzenlos.Der Compabloc kann sowohl mit Ein- als auch mit Mehrpasskonfigurationen ausgelegt werdenFür Kondensation, Wiederaufkochen und Flüssig-Flüssig-Tätigkeiten ohne Temperaturkreuzung ist die Einwegkonfiguration mit ihrem Gesamtkreuzfluss geeignet.Die große Querschnittsströmungsfläche und der kurze Strömungsweg eignen sich für Niederdruckkondensationsarbeiten und erlauben sehr geringe DruckabfälleEine Multi-Pass-Konfiguration eignet sich für Aufgaben mit Temperaturkreuz- und Nahtemperaturansätzen.

Derzeit gibt es sieben Modelle der Plattenfamilie mit Wärmeübertragungsflächen im Bereich von 0.7 bis 840 m2 pro Einheit und jedes Modell ist modularisiert mit einer unterschiedlichen Anzahl von Platten, um die beste Anpassung für jede Aufgabe zu ermöglichen.

Das Konzept erlaubt eine unterschiedliche Anzahl von Durchläufen auf den beiden Schaltkreisen, wodurch große Unterschiede in den Durchflussraten zwischen der heißen und der kalten Seite möglich sind.Die Verwirrung kann leicht neu angepasst werden, um eine neue Aufgabe, wenn die Durchflussraten oder Temperaturen ändernEs können Temperaturen von bis zu 3 °C (5.4 °F) erreicht werden.
Der Compabloc kann vertikal für normale Flüssigkeits-Flüssigkeits-Tätigkeiten, Kondensation mit Unterkühlung und Gaskühlung oder horizontal für die meisten Kondensationstätigkeiten montiert werden.Umwälzungs- oder Flüssig-Flüssig-Zölle bei Höhenbeschränkungen.
