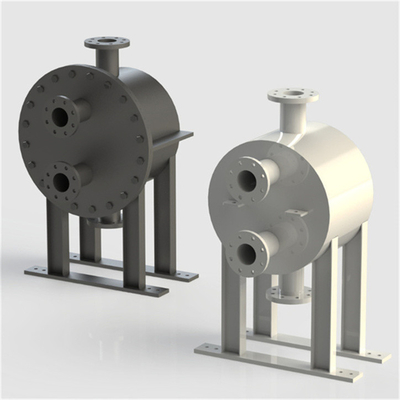

Vollgeschweißter Wärmetauscher aus Platte und Schale, der als Desuperheater zur Rückgewinnung von Abwärme verwendet wird

Ein Platten- und Schalenwärmetauscher ist ein Wärmetauscher mit einem Plattenrohr als Wärmeübertragungselement, auch als Blechwärmetauscher bekannt.Plattenrohrbund und -hülle (Abbildung)Die Berührungspunkte von Paaren von kaltgeformten Lamellen werden fest miteinander geschweißt, um ein Plattenrohr zu bilden, das eine Vielzahl von flachen Strömungskanälen enthält.Viele Platten unterschiedlicher Breite sind in einer bestimmten Reihenfolge angeordnet. Um den Abstand zwischen den Platten und Rohren zu halten, werden an beiden Enden der benachbarten Platten und Rohre Metallstreifen eingesetzt und miteinander geschweißt.so dass viele Plattenröhrchen fest miteinander verbunden sind, um ein Plattenröhrchenbündel zu bildenDie Endfläche des Rohrbundes besteht aus einer Reihe von flachen Rohrbundeln, die in der Schale zusammengefügt sind.und der Längsweitexpansionsunterschied wird durch Schiebeversiegelung zwischen ihm und der Hülle beseitigtDer Abschnitt der Ausrüstung ist in der Regel kreisförmig, aber auch rechteckig, sechseckig usw. Flüssigkeit A fließt innerhalb der Platte und Flüssigkeit B fließt zwischen den Platten und Rohren innerhalb der Hülle.

Ein Platten- und Schalenwärmetauscher ist eine Strukturform zwischen einem Schalen- und Rohrwärmetauscher und einem Plattenwärmetauscher, die die Vorteile beider berücksichtigt:

1 Mit der Platte als Wärmeübertragungsoberfläche ist die Wärmeübertragungswirksamkeit gut.

2 Kompakte Struktur, kleine Größe.

3 Temperaturbeständigkeit, Druckbeständigkeit, höchste Arbeitstemperatur bis 800°C, höchster Arbeitsdruck bis 6,3 MPa.

4 Die Flüssigkeit im flachen Kanal fließt mit hoher Geschwindigkeit, und die Plattenoberfläche ist glatt, nicht leicht zu skalieren, der Plattenbundel kann entfernt werden, und die Reinigung ist ebenfalls bequem.Der Herstellungsprozess dieses Wärmetauschers ist komplizierter als der des Schalen- und Rohrwärmetauschers, und die Schweißmenge ist groß und die Anforderungen sind hoch, so dass seine Popularisierung und Anwendung begrenzt sind.PapierTypische Produkte werden hauptsächlich in der Lebensmittel-, Medizin- und anderen Verarbeitungsindustrie eingesetzt, die eine gute Wärmeübertragungseffizienz und eine kurze Aufenthaltszeit erfordert.
