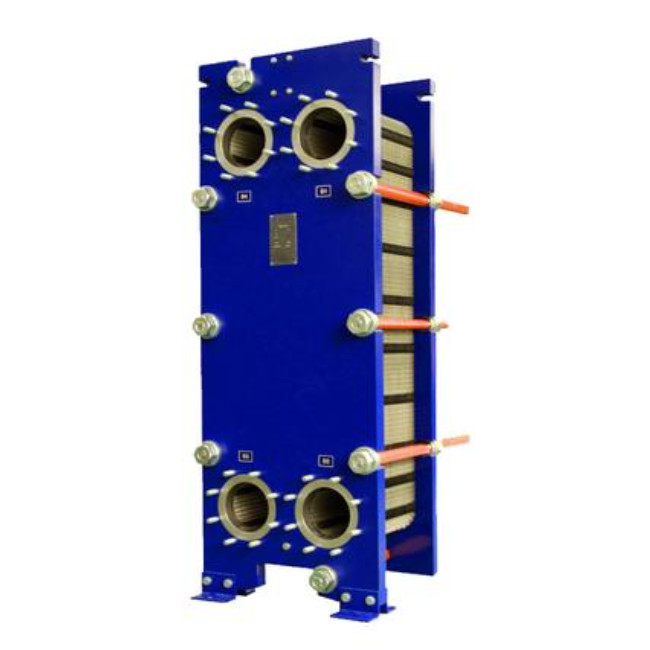

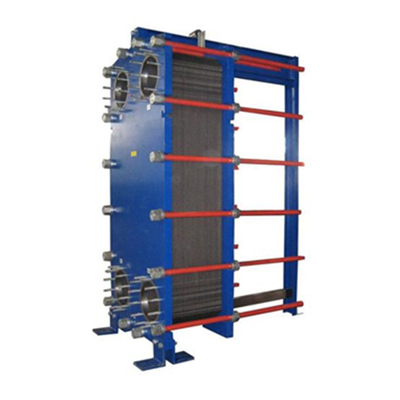

Gasketplatte Wärmetauscher Platte und Rahmen Wärmetauscher Wasserkühlung PHE-Kühler

Gasketplatte Wärmetauscher Platte und Rahmen Wärmetauscher Wasserkühlung PHE-Kühler

(Messung in mm, N bedeutet die Anzahl der Platten)

Anwendungen

Allgemeine Heizungs- und Kühlfunktionen.

Standardkonstruktion

Der Plattenwärmetauscher besteht aus einem Paket von Wellplatten mit Schachteln für den Durchgang der beiden Flüssigkeiten

Die Plattenpackung wird zwischen einer festen Rahmenplatte und einer beweglichen Druckplatte montiert und durch Spannschrauben komprimiert.Die Platten sind mit einer Dichtung ausgestattet, die den interpolierten Kanal versiegelt und die Flüssigkeiten in alternative Kanäle lenktDie Anzahl der Platten wird durch die Durchflussrate, die physikalischen Eigenschaften der Flüssigkeiten, den Druckabfall und das Temperaturprogramm bestimmt.

Die Plattenwellenförderungen fördern die Turbulenz der Flüssigkeit und unterstützen die Platten gegen Differenzdruck.Die Rahmenplatte und die Druckplatte hängen an einer oberen Tragstange und befinden sich an einer unteren FührstangeDie Anschlüsse befinden sich in der Rahmenplatte oder, wenn eine oder beide Flüssigkeiten mehr als einen Durchgang innerhalb der Einheit durchführen, in der Rahmen- und Druckplatte.

Typische Kapazitäten

Flüssigkeitsdurchfluss

Bis zu 16 kg/s (250 gpm), je nach Medium, zulässig

Druckverlust und Temperaturprogramm.

Wasserheizung mit Dampf

300 bis 800 kW

Arbeitsprinzip

Zwischen den Platten bilden sich Kanäle und die Ecköffnungen sind so angeordnet, daß die beiden Medien wechselnd durch die Platten fließen.und vollständiger Gegenstromfluss wird für höchstmögliche Effizienz erzeugtDie Wellenform der Platten sorgt für den Durchgang zwischen den Platten, stützt jede Platte gegen die benachbarte und erhöht die Turbulenz, was zu einer effizienten Wärmeübertragung führt.

Lebensmittelindustrie:Pasteurisierung von Milch, Pasteurisierung von Milch und Getränken, Weinverhärtung, Flaschenwasserbehandlung, CIP

Heizung, Umkehrosmosewasser.

Anwendung auf See:Zentrale Kühlung der Haupt- oder Hilfsmotoren oder Turbinen, Kühlung mit Schmieröl, Nachkühlung des Kreislaufwassers für Kühlzylinder, Kolben, Spritzglas, Kühlung mit Baoderöl,Kompressoröl und andere Schmierstoffe, Vorwärme von Schmieröl und Schweröl, Vorwärme von Meerwasser zur Gewinnung von Süßwasser, Wärmerückgewinnung, Wärmeaustausch zur Klimaanlage der Passagier- und Frachtkabinen

Andere:Fernwärme, Fernkühlung, Schwimmbadheizung, Solarheizung

Kurze Lieferzeit.

Hohe Qualität

Angemessener Preis

Kundenfertigung

Technologieentwicklung und Kundenbetreuung

Zertifiziert durch ISO9001, CE, UL, WRAS, ROHS, CCS usw.
