Baode Wärmetauscherausrüstung Co., Ltd.

|
| Place of Origin: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 5 Units |
|---|---|
| Preis: | USD 200-500per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | Best Price Stainless Steel Engine Water-cooled Brazed Plate Heat Exchanger | Main application: | Industry heating, HVAC&R |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

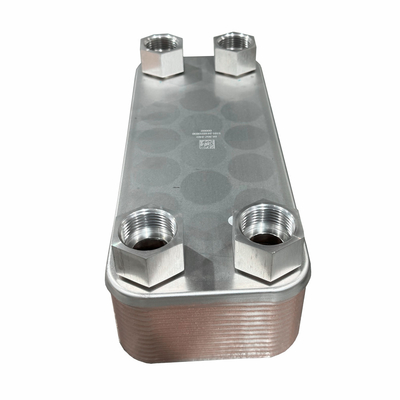

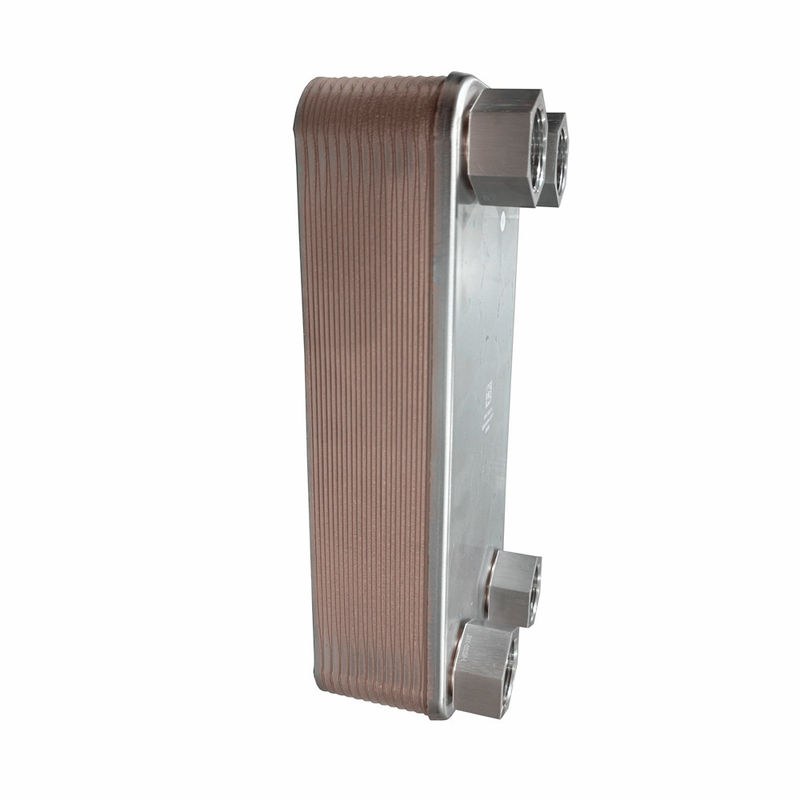

Bestpreis Edelstahlmotor Wasseraufkühlter Schweißplattenwärmetauscher
Arbeitsprinzip
Ein Schweißplattenwärmetauscher ist eine häufig verwendete Wärmetauschauscheinrichtung, deren Arbeitsprinzip folgendermaßen ist:
1. Grundsätzlicher Überblick
Der Schweißplattenwärmetauscher besteht aus einer Reihe parallel angeordneter Metallplatten, die durch Schweißtechnik miteinander verbunden sind, die Flüssigkeit fließt abwechselnd zwischen der Platte und der Platte,und die Wärme wird direkt durch die Oberfläche der Platte übertragen, um die Wärmeübertragung zu erreichen.
2Flüssigkeitsfluss
Während des Arbeitsprozesses gelangen die kalten und heißen Flüssigkeiten durch verschiedene Seiten des Plattenwärmetauschers, die jeweils heiße und kalte Seite genannt werden,Die heiße Flüssigkeit ist in der Regel eine hochtemperaturspezifische Flüssigkeit (z. B. heißes Wasser)., Dampf usw.) und die kalte Flüssigkeit ist in der Regel eine Niedertemperaturflüssigkeit (z. B. kaltes Wasser, Kühlmittel usw.).
3. Wärmeübertragung
Die heiße Flüssigkeit fließt zwischen den Platten auf der heißen Seite und überträgt Wärme auf die Platte, die dann Wärme durch die Oberfläche der Platte auf die kalte Flüssigkeit überträgt.Die kalte Flüssigkeit fließt zwischen den Platten auf der kalten Seite, die Wärme absorbiert, um Wärme von der heißen Flüssigkeit in die kalte Flüssigkeit zu übertragen. Auf diese Weise sinkt die Temperatur der heißen Flüssigkeit und die Temperatur der kalten Flüssigkeit steigt.
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
B
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
Ansprechpartner: Qi
Telefon: 860510-86020200-812
