Standardwärmetauscher aus Edelstahl

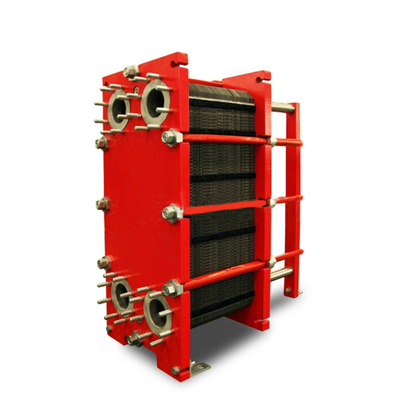

Gastplatte Wärmetauscher Edelstahl AISI316 Platten NBR Gast für die Lebensmittelindustrie

(Messung in mm, N bedeutet die Anzahl der Platten)

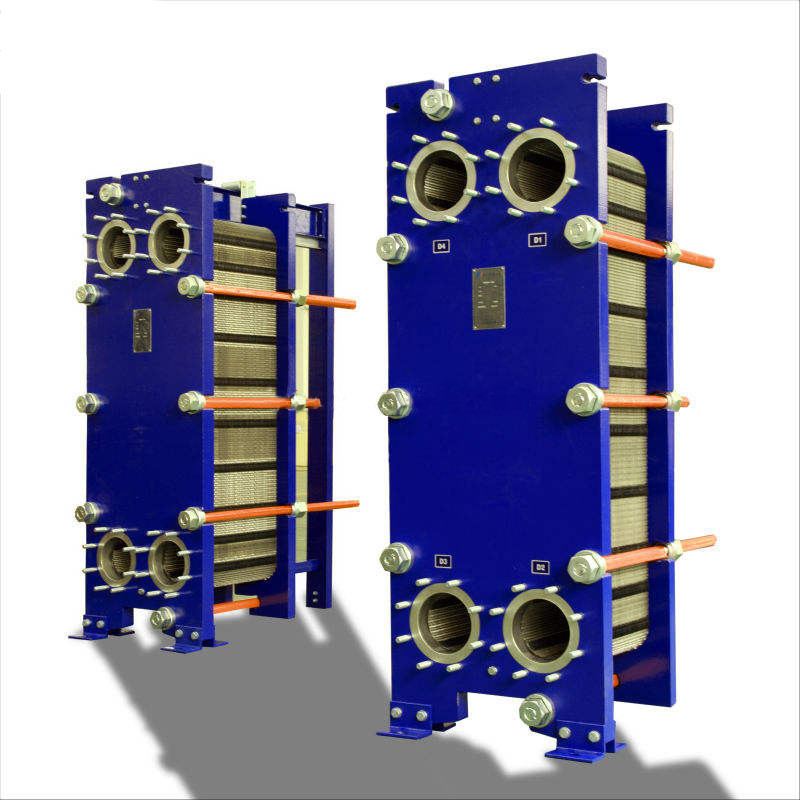

Standardkonstruktion
Der Plattenwärmetauscher besteht aus einem Paket von Wellplatten mit Schachteln für den Durchgang der beiden Flüssigkeiten
Die Plattenpackung wird zwischen einer festen Rahmenplatte und einer beweglichen Druckplatte montiert und durch Spannschrauben komprimiert.Die Platten sind mit einer Dichtung ausgestattet, die den interpolierten Kanal versiegelt und die Flüssigkeiten in alternative Kanäle lenktDie Anzahl der Platten wird durch die Durchflussrate, die physikalischen Eigenschaften der Flüssigkeiten, den Druckabfall und das Temperaturprogramm bestimmt.
Die Plattenwellenförderungen fördern die Turbulenz der Flüssigkeit und unterstützen die Platten gegen Differenzdruck.Die Rahmenplatte und die Druckplatte hängen an einer oberen Tragstange und befinden sich an einer unteren FührstangeDie Anschlüsse befinden sich in der Rahmenplatte oder, wenn eine oder beide Flüssigkeiten mehr als einen Durchgang innerhalb der Einheit durchführen, in der Rahmen- und Druckplatte.

Typische Kapazitäten
Flüssigkeitsdurchfluss
Bis zu 16 kg/s (250 gpm), je nach Medium, zulässig
Druckverlust und Temperaturprogramm.
Wasserheizung mit Dampf
300 bis 800 kW

Arbeitsprinzip
Zwischen den Platten bilden sich Kanäle und die Ecköffnungen sind so angeordnet, daß die beiden Medien wechselnd durch die Platte fließen.und vollständiger Gegenstromfluss wird für höchstmögliche Effizienz erzeugtDie Wellenform der Platten sorgt für den Durchgang zwischen den Platten, stützt jede Platte gegen die benachbarte und erhöht die Turbulenz, was zu einer effizienten Wärmeübertragung führt.

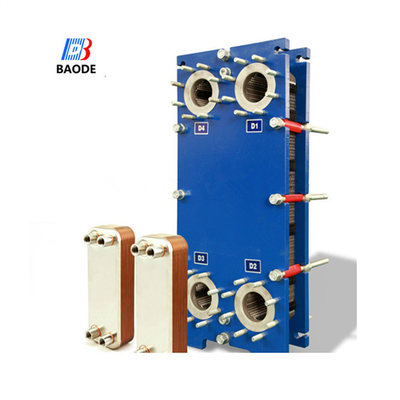

Vorteile des Baode-Gasket-Plattenwärmetauschers
* Weniger Platz& effizienter
BaodeVerpackungsplatteWärmetauscherMit den kompakten Modellen benötigen sie lediglich 22~50% weniger Platz im System als ein vergleichbarer Rohr-Wärmetauscher.Sie brauchen nur kleinere Pumpen, die weniger Energie verbrauchen..

*Sechsmal effizienter als ein Rohr-Wärmetauscher.
Vergleichen Sie mit dem Shell-Rohrwärmetauscher, BaodeDichtungPlattenwärmetauscher/Wärmetauscher für Rahmen und PlatteDas spezielle Wellenplattenmuster erzeugt eine hohe Turbulenz, diein Kombination mit dem geringen Flüssigkeitsvolumen und den hohen WärmeübertragungswertenDies erleichtert die effiziente Steuerung der Heiz- oder Kühlvorrichtung.

*Leichte Wartung
Wenn Reinigung notwendig ist,mit einer Leistung von mehr als 100 WSie können leicht geöffnet werden, so dass die Plattenoberflächen zugänglich sind, verwenden Sie Druckwasser oder bestimmte Flüssigkeit zum Reinigen.
