Baode Wärmetauscherausrüstung Co., Ltd.

|
| Herkunftsort: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Modellnummer: | BL190-Serie |
| Min Bestellmenge: | Einheiten 1 |
|---|---|
| Preis: | USD 50-1000per Units |
| Verpackung Informationen: | mit einer Breite von nicht mehr als 20 mm |
| Lieferzeit: | 14-18 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Produktbezeichnung: | BL190-Serie Edelstahlplatten Kupferbrassplatte Wärmetauscher Marine Motorölkühler | Hauptanwendung: | Fahrzeugmotorölkühler/hydraulischer Wärmetauscher |
|---|---|---|---|
| Bronzierendes Material: | Kupfer | Typ des Ölkühlers: | Heizwechsler für Kupferplatten |

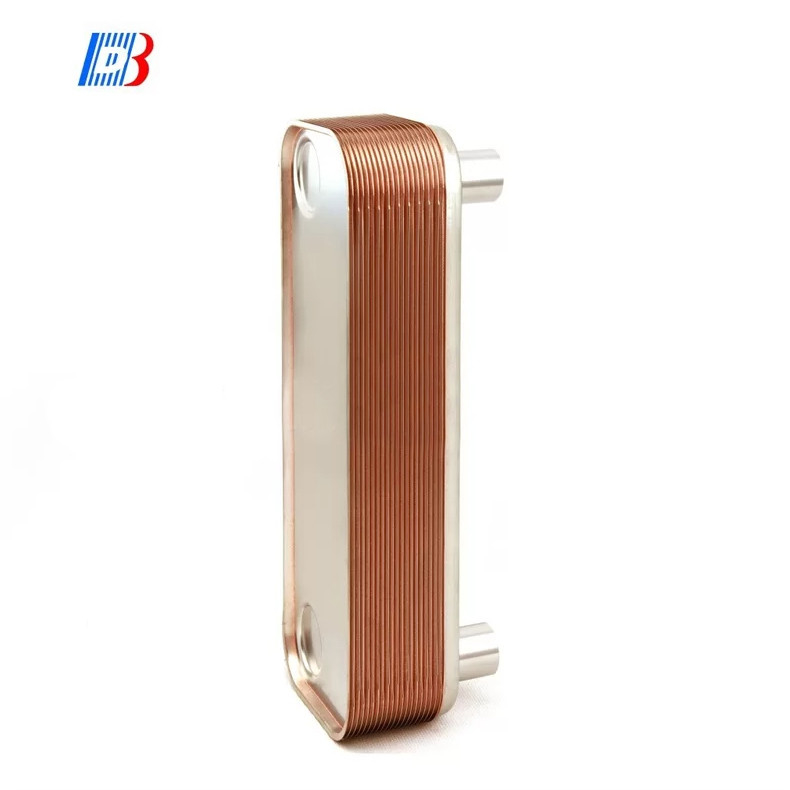

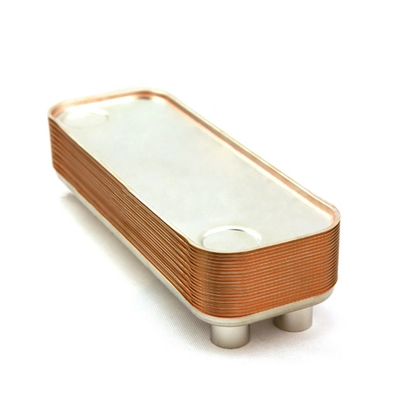

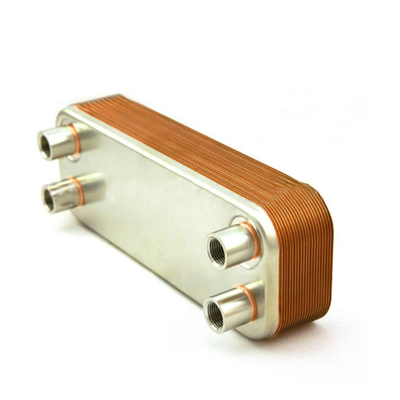

BL190-Serie Edelstahlplatten Kupferbrassplatte Wärmetauscher Marine Motorölkühler
Beschreibung
Wärmetauscher werden verwendet, um Wärme zwischen zwei Flüssigkeiten auszutauschen
Sie bieten eine hohe Effizienz in Verbindung mit kompakten Abmessungen und geringem Gewicht.
Die Effizienz reduziert die Menge an Kühlwasser, die für die Wärmeübertragung benötigt wird, was zu niedrigen Betriebskosten führt.
Eigenschaften
Die Platten und Verbindungen werden aus Edelstahl nach AISI 316 hergestellt, die mit Kupfer vakuumschweißt werden.
Spezielles Formen der Platten erzeugt den für eine wirksame Wärmeübertragung erforderlichen Turbulenzguss und bietet
der Plattenwärmetauscher mit hoher mechanischer Festigkeit.
Einzelheiten des Betriebs
Mittelfristig
Wasserglykol
HFC-Betriebsmittel
Wasser
Erdöl
Verunreinigung
Die Partikelmenge in der Suspension sollte weniger als 10 mg/l betragen, Partikelgröße < 0,6 mm
Fäden wie Partikel verursachen einen schnellen Anstieg des Druckabfalls.
Temperaturbereich
10 oC bis 225 oC (Typus des Einfrierens und des Siedepunkts sind zu berücksichtigen)
Druck
Maximal 45 bar bis 225°C, Prüfdruck 60 bar.
Korrosion
Die folgenden Grenzwerte beziehen sich auf einen PH-Wert von 7
Freies Chlor. CL2< 0,5 ppm
Chlorid-Ionen CL
< 700 ppm bei 20 °C
< 200 ppm bei 50 °C
Weitere Einschränkungen
PH7 bis 10
SULFAT so4 2-< 100 ppm
[HCO3]/[SO4 2-]>1
Ammoniak, NH3< 10 ppm
Freie Kohlenstoffmenge < 10 ppm
Die folgenden Ionen sind unter normalen Bedingungen nicht ätzend:
Phosphate, Nitrate, Nitrite, Eisen, Mangan, Natrium und Kalium
Hydraulische Ölkühlung, Elektrizität und Kraft-Wärme-Kopplungsanwendungen, Kühlung von Seeöl, Turbinenmotorenölkühlgerät, Automobilindustrie,
Bauwesen, Eisenbahn, Stahlindustrie
Kurze Lieferzeit.
Hohe Qualität
Angemessener Preis
Kundenfertigung
Technologieentwicklung und Kundenbetreuung
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
BL1
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
