(Messung in mm, N bedeutet die Anzahl der Platten)

Standardkonstruktion

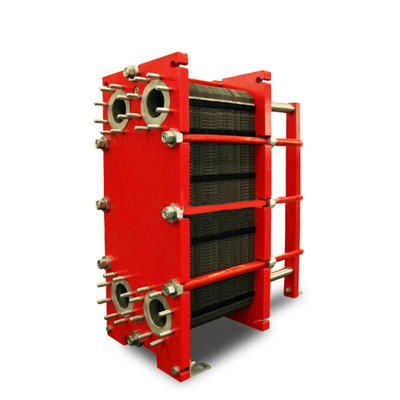

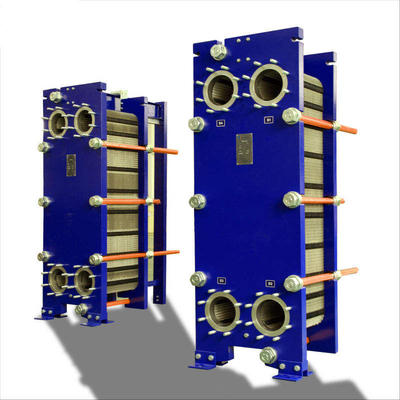

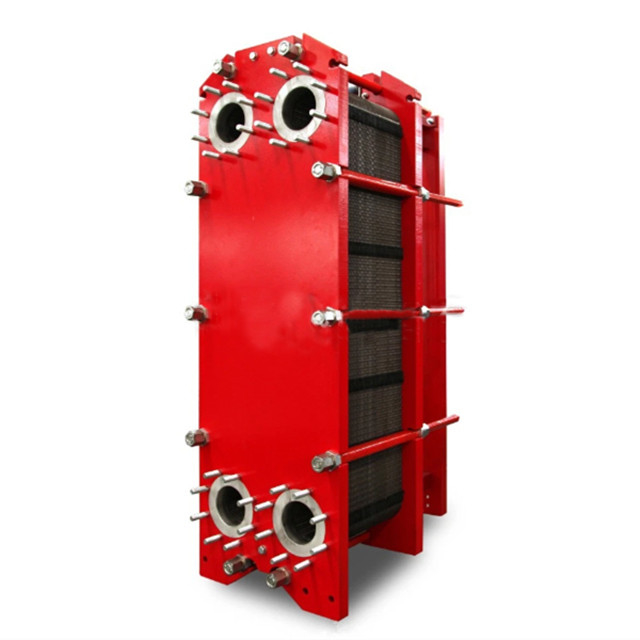

Der Plattenwärmetauscher besteht aus einem Paket von Wellplatten mit Schachteln für den Durchgang der beiden Flüssigkeiten
Die Plattenpackung wird zwischen einer festen Rahmenplatte und einer beweglichen Druckplatte montiert und durch Spannschrauben komprimiert.Die Platten sind mit einer Dichtung ausgestattet, die den interpolierten Kanal versiegelt und die Flüssigkeiten in alternative Kanäle lenktDie Anzahl der Platten wird durch die Durchflussrate, die physikalischen Eigenschaften der Flüssigkeiten, den Druckabfall und das Temperaturprogramm bestimmt.
Die Plattenwellenförderungen fördern die Turbulenz der Flüssigkeit und unterstützen die Platten gegen Differenzdruck.Die Rahmenplatte und die Druckplatte hängen an einer oberen Tragstange und befinden sich an einer unteren FührstangeDie Anschlüsse befinden sich in der Rahmenplatte oder, wenn eine oder beide Flüssigkeiten mehr als einen Durchgang innerhalb der Einheit durchführen, in der Rahmen- und Druckplatte.

Typische Kapazitäten
Flüssigkeitsdurchfluss
Bis zu 16 kg/s (250 gpm), je nach Medium, zulässig
Druckverlust und Temperaturprogramm.
Wasserheizung mit Dampf
300 bis 800 kW

Arbeitsprinzip
Zwischen den Platten bilden sich Kanäle und die Ecköffnungen sind so angeordnet, daß die beiden Medien wechselnd durch die Platte fließen.und vollständiger Gegenstromfluss wird für höchstmögliche Effizienz erzeugtDie Wellenform der Platten sorgt für den Durchgang zwischen den Platten, stützt jede Platte gegen die benachbarte und erhöht die Turbulenz, was zu einer effizienten Wärmeübertragung führt.
Lebensmittelindustrie: Milchpasteurisierung, Milch- und Getränkepasteurisierung, Weintemperation, Flaschenwasserbehandlung, CIP (Cleaning-in-Place) Heizung, Umkehrosmosewasser.
Anwendungen auf See: Zentrale Kühlung der Haupt- oder Hilfsmotoren oder Turbinen, Kühlung mit Schmieröl, Nachkühlung des Zirkulationswassers für Kühlflaschen, Kolben, Spritzglas, Kühlung mit Baoderöl,Kompressoröl und andere Schmierstoffe, Vorwärme von Schmieröl und Schweröl, Vorwärme von Meerwasser zur Gewinnung von Süßwasser, Wärmerückgewinnung, Wärmeaustausch zur Klimaanlage der Passagier- und Frachtkabinen
Andere: Fernwärme, Fernkühlung, Schwimmbadheizung, Solarheizung
Kurze Lieferzeit.
Hohe Qualität
Angemessener Preis
Kundenfertigung
Technologieentwicklung und Kundenbetreuung

Zertifiziert nach ISO9001, CE, UL, WRAS, ROHS, CCS usw.
