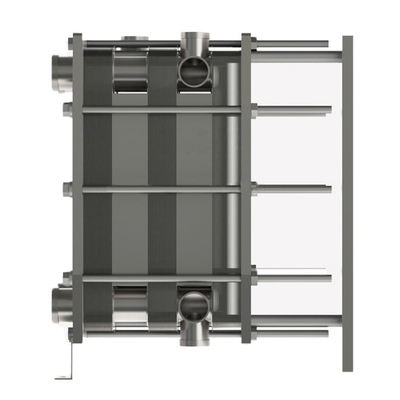

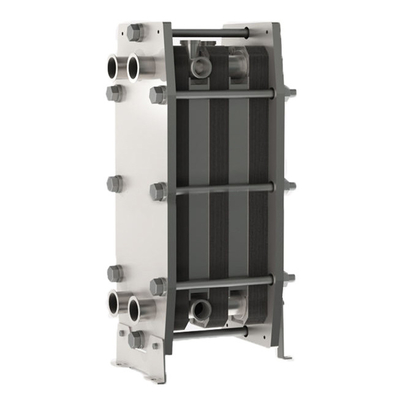

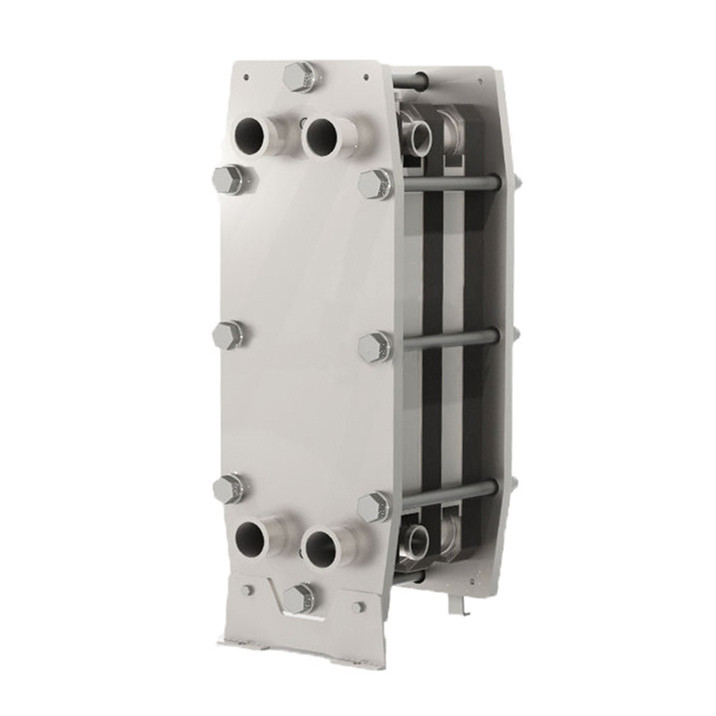

Milchpasteurisierender Sanitärplattenwärmetauscher aus Edelstahl

Der Plattenwärmetauscher besteht aus einer Packung von Wellstoffplatten mit Türöffnungen für den Durchgang von zwei Flüssigkeiten, zwischen denen die Wärmeübertragung stattfindet.Die Plattenpackung wird zwischen einer Rahmenplatte und einer Druckplatte montiert und durch Spannschrauben komprimiertDie Platten sind mit einer Dichtung versehen, die den Kanal versiegelt und die Flüssigkeiten in wechselnde Kanäle lenkt.Druckabfall- und TemperaturprogrammDie Plattenwellenförderungen fördern die Turbulenzen der Flüssigkeit und unterstützen die Platten gegen Differenzdruck.

Rahmen
Die Platten und die Druckplatte sind durch einen oberen und einen unteren Balken angebracht, die beide an der Trägersäule befestigt sind.Bei den größten Typen sind einige Zugschrauben mit Kugellagerspülern ausgestattet, um das Öffnen und Schließen des Geräts zu erleichtern.Der Rahmen ist nur für die Montage auf einem Boden ausgelegt. Standardfüße sind fest. Eine Einheit kann mehrere Abschnitte enthalten, die durch Verbindungsplatten mit austauschbaren Verbindungen getrennt sind.

Platten
Die Wellenform der Platten sorgt für einen Durchgang zwischen den Platten, stützt jede Platte gegen die benachbarte und erhöht die Turbulenz, was zu einer effizienten Wärmeübertragung führt.Ecköffnungen und Dichtungen sind so angeordnet, dass die beiden Medien durch alternative Kanäle fließenDie Platten haben ein Chevron-Muster für maximale Festigkeit bei hohem Arbeitsdruck.Ein einzigartiges Verteilgebiet sorgt für einen gleichmäßigen Fluss über die Plattenoberfläche. Die Platten sind reversibel und haben einen parallelen Fluss, was bedeutet,
Es ist nur eine Art von Platte erforderlich.

Zuverlässiges Design
Die BAODE Dichtplattenwärmetauscher sorgen für eine leichte, aber effiziente Heizung und Kühlung und erfüllen alle hygienischen Anforderungen.und sonstigen Sanitärprozessen wie:
Verarbeitung von Milch und Getränken
Weingestärkung
Flaschenwasserbehandlung
CIP-Heizung (Reinigung vor Ort)
Umkehrosmosewasser

Kühlung und Heizung von Milchprodukten, Bier, Getränken und viskosen Erzeugnissen sowie Pasteurisierung und Pasteurisierung von Milch in einigen Anwendungen

Kurze Lieferzeit.
Hohe Qualität
Angemessener Preis
Kundenfertigung
Technologieentwicklung und Kundenbetreuung

Modell	BS100
Kreuzbezüge	M10B/M10M
Höhe, H [mm]	1084	1084
Breite in W [mm]	470	470
Min. Standardlänge, L [mm]	700	700
Max. Standardlänge, L [mm]	2300	2300
Vertikaler Hafenabstand, VC [mm]	719	719
Horizontale Hafenentfernung, HC [mm]	225	225
Max. Temperatur [° C]	180	180
Max. Druck [Barg]	10	16
Größe der Flansche	DN100/4"	DN100/4"
Maximaler Durchfluss [kg/s]	50

Verkleidung
Material	Anwendbare Temperatur	Anwendbare Flüssigkeiten
BNR	-15 °C bis +135 °C- Nein.C	Wasser, Meerwasser, Mineralöl, Salzwasser
EPDM	- 25 Jahre.°C bis+180°C	Heißes Wasser, Dampf, Säure, Alkali
F26	- 55- Nein.C bis +230- Nein.C	Säure, Alkali
FTP	0- Nein.C bis +160- Nein.C	Hochkonzentrierte Säure, Alkali, Hochtemperaturöl, Dampf
