Baode Wärmetauscherausrüstung Co., Ltd.

|
| Herkunftsort: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Modellnummer: | BL26-Serie |
| Min Bestellmenge: | 15 Einheiten |
|---|---|
| Preis: | USD 50-1000per Units |
| Verpackung Informationen: | mit einer Breite von nicht mehr als 20 mm |
| Lieferzeit: | 14-18 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Produktbezeichnung: | Schweißplatten-Wärmetauscher Industrie-Kondensator-Dampfer-Kühler HVAC-Kühler Kessel-Wärmepumpe | Hauptanwendung: | Fahrzeugmotorölkühler/hydraulischer Wärmetauscher |
|---|---|---|---|
| Bronzierendes Material: | Kupfer | Typ des Ölkühlers: | Heizwechsler für Kupferplatten |

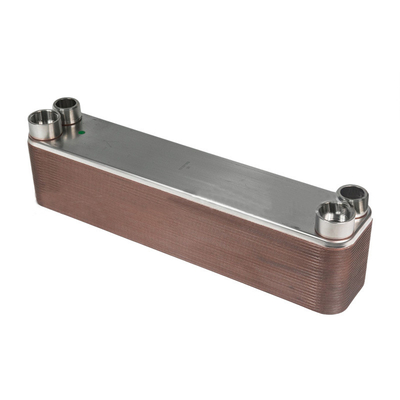

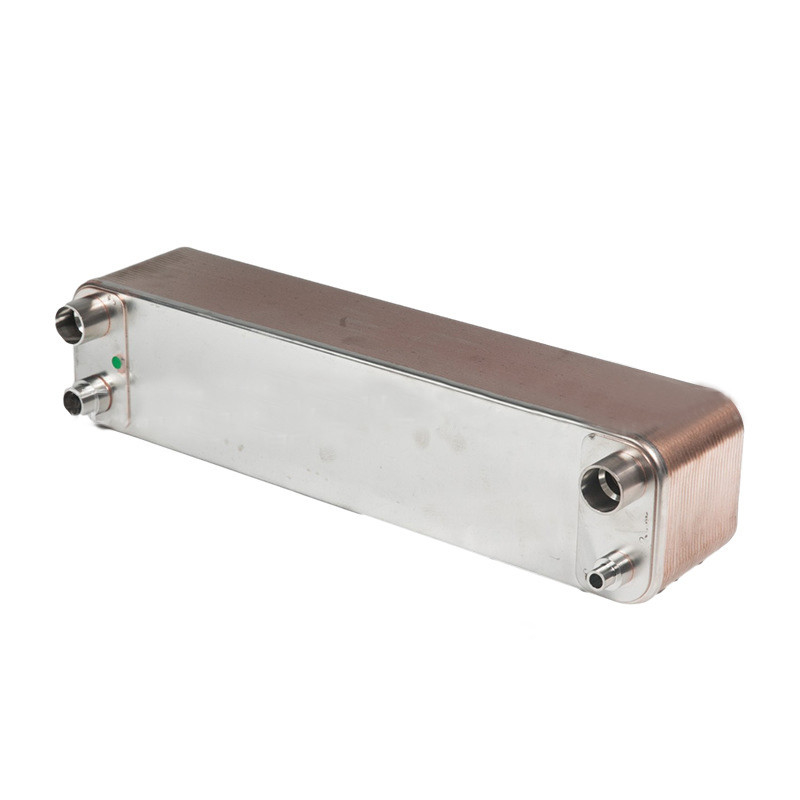

Schweißplatten-Wärmetauscher Industrie-Kondensator-Dampfer-Kühler HVAC-Kühler Kessel-Wärmepumpe
Beschreibung des Produkts
Heizplattenwärmetauscher Übersicht:Der Heizplattenwärmetauscher ist eine neue Art von hocheffizienten Wärmetauscher, der aus einer Reihe von Metallblättern mit einer bestimmten Wellform besteht.
Die verschiedenen Platten werden durch einen dünnen, rechteckigen Kanal verzahnt, und die Wärme wird durch die Halbplatten ausgetauscht.Der Wärmeübertragungskoeffizient ist bei gleichem Durchflusswiderstand und Pumpenstromverbrauch viel höher., und es gibt eine Tendenz zur Ersetzung von Rohr-Wärmetauschern im entsprechenden Bereich.
Anwendungsbereich des Schweißplattenwärmetauschers:
Diese Art von Schweißplattenwärmetauscher wird hauptsächlich für Kühlung, Verdampfer, Kondensator, Ölkühlung, Dampfheizung usw. verwendet.
Wärmeübertragungsmerkmale eines Schweißplattenwärmetauschers:
Ein Schweißplattenwärmetauscher kann für Heizung, industrielle Kühlung, Ölpresse und Kompressorölkühlung, Klimaanlage, Tiefkühlung von Lebensmitteln, chemische Kühlung, Wasserkühlung,Trinkwasserbehandlung, Abwasserbehandlung, Wärmerückgewinnung und andere Aspekte.
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
BL1
Anwendung
Einfache, starke, kompakte und leistungsstarke
Hoch zuverlässige, Baode Brazed Plate Wärmetauscher sind so konzipiert, effizient wieder zu erwärmen
und halten die Temperatur des Wassers in Schwimmbädern aller
Abmessungen und Kapazitäten von Primärwärmequellen wie
Kessel, Solarinstallation, Wärmepumpe usw.
Standardkonstruktion
Komplettes verpacktes Modul, einschließlich:
mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,
Thermalquellwasser).
Standardmaterialien
Abdeckungsplatten: Edelstahl AISI 316
Verbindungen: Edelstahl AISI 316
Platten aus Edelstahl AISI 316
Brennstoff: Kupfer
Angaben für das Angebot
Damit der Vertreter von Baode ein spezifisches Angebot abgeben kann, sollten die Anfragen mit folgenden Angaben versehen werden:
erforderliche Durchflussmengen oder Wärmebelastung
️ Temperaturprogramm
∆ physikalische Eigenschaften der betreffenden Flüssigkeiten
∆ gewünschter Arbeitsdruck
∆ Höchstzulässiger Druckabfall
Kurze Lieferzeit.
Hohe Qualität
Angemessener Preis
Kundenfertigung
Technologieentwicklung und Kundenbetreuung
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
