Baode Wärmetauscherausrüstung Co., Ltd.

|
| Herkunftsort: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Modellnummer: | BL190-Serie |
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | USD 50-1000per Units |
| Verpackung Informationen: | mit einer Breite von nicht mehr als 20 mm |
| Lieferzeit: | 14-18 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Produktbezeichnung: | Edelstahl-Kupfer-Hochdruck-Lautplattenwärmetauscher für Kühlgeräte | Hauptanwendung: | Fahrzeugmotorölkühler/hydraulischer Wärmetauscher |
|---|---|---|---|
| Bronzierendes Material: | Kupfer | Typ des Ölkühlers: | Heizwechsler für Kupferplatten |

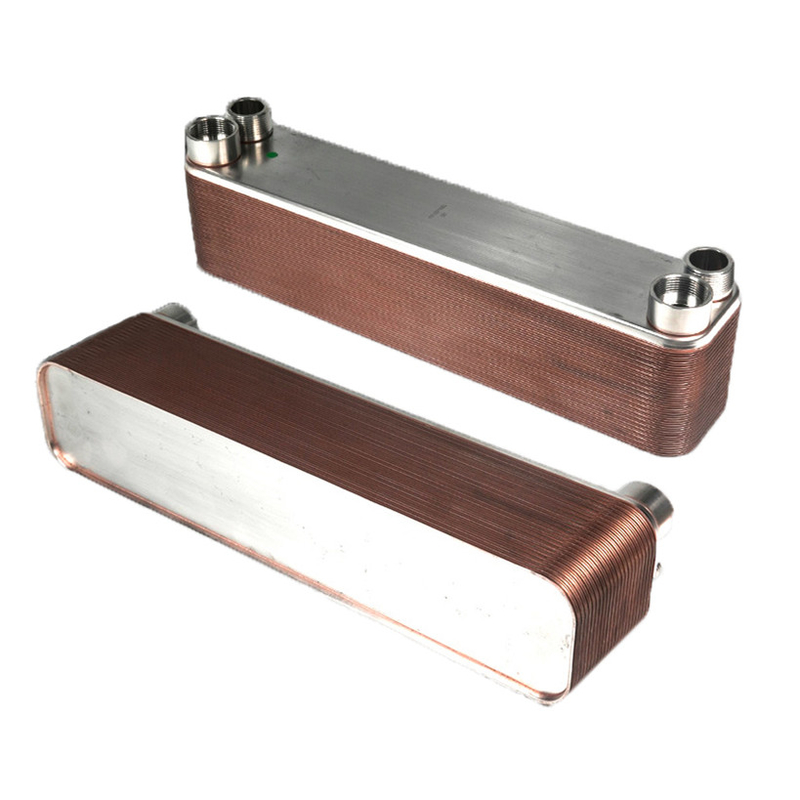

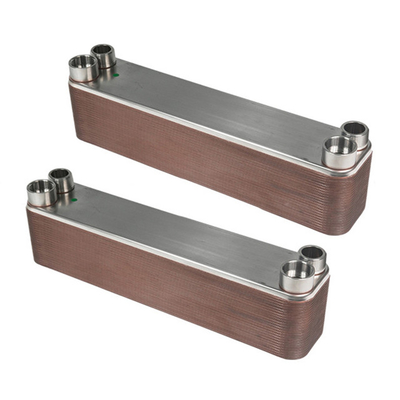

Edelstahl-Kupfer-Hochdruck-Lautplattenwärmetauscher für Kühlgeräte
Beschreibung des Produkts
Der gelötete Plattenwärmetauscher hat die Vorteile, dass er keine Dichtung, kein Leck, leichtes Gewicht, kleine Größe, niedrigen Preis, einfache Demontage und Installation und hohe Wärmeübertragungseffizienz aufweist.Die Struktur ist für Dampf geeignet., Wasser oder Prozessflüssigkeiten und kann mit minimalem Temperaturunterschied zwischen den beiden Flüssigkeiten verwendet werden.
Brassplattenwärmetauscher bestehen aus Edelstahlplatten mit einer effizienten Wärmeübertragungsoberfläche.,Leckfreier und robuster Wärmetauscher: Kompakte Schweißplattenwärmetauscher bestehen aus bis zu 20 Wellstahlplatten,mit jeder zweiten Endplatte, umgedreht, um eine große Anzahl von Kontaktpunkten zwischen allen Platten zu bilden.
Beim Löten werden die Kontaktpunkte ebenfalls zusammengeschweißt und bilden so eine kompakte Platte, die es ermöglicht, fast alle Plattenstrukturmaterialien (etwa 94% der Oberfläche) für die Wärmeübertragung zu verwenden.
Die Platten bilden zwei getrennte Kanäle, in denen das Medium eine konvektive Bewegung bildet, was zu hohen Turbulenzen im Kanalsystem führt, was zu ausgezeichneten Wärmeübertragungsmerkmalen führt,und die Skalierung wird auch bei niedrigen Geschwindigkeiten auf ein absolutes Minimum reduziert..
Bei Betrieb und Wartung sollte, wenn Partikel im Wasser vorhanden sind, ein Filter verwendet werden, und der größte Teil der weichen Partikel kann durch Umkehrwaschen mit Wasser entfernt werden.
Der kompakte Lötplattenwärmetauscher sollte alle 3 bis 5 Jahre mit Zitronensäure oder einer anderen Säure, die Kupfer und Edelstahl nicht erodiert, umgekehrt gewaschen werden.
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
BL1
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
