Baode Wärmetauscherausrüstung Co., Ltd.

|
| Herkunftsort: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Modellnummer: | BL6-Serie |
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | USD 50-1000per Units |
| Verpackung Informationen: | mit einer Breite von nicht mehr als 20 mm |
| Lieferzeit: | 14-18 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Produktbezeichnung: | Edelstahl 304/316L Kupferplattenwärmetauscher für die Lebensmittelindustrie | Hauptanwendung: | Fahrzeugmotorölkühler/hydraulischer Wärmetauscher |
|---|---|---|---|
| Bronzierendes Material: | Kupfer | Typ des Ölkühlers: | Heizwechsler für Kupferplatten |

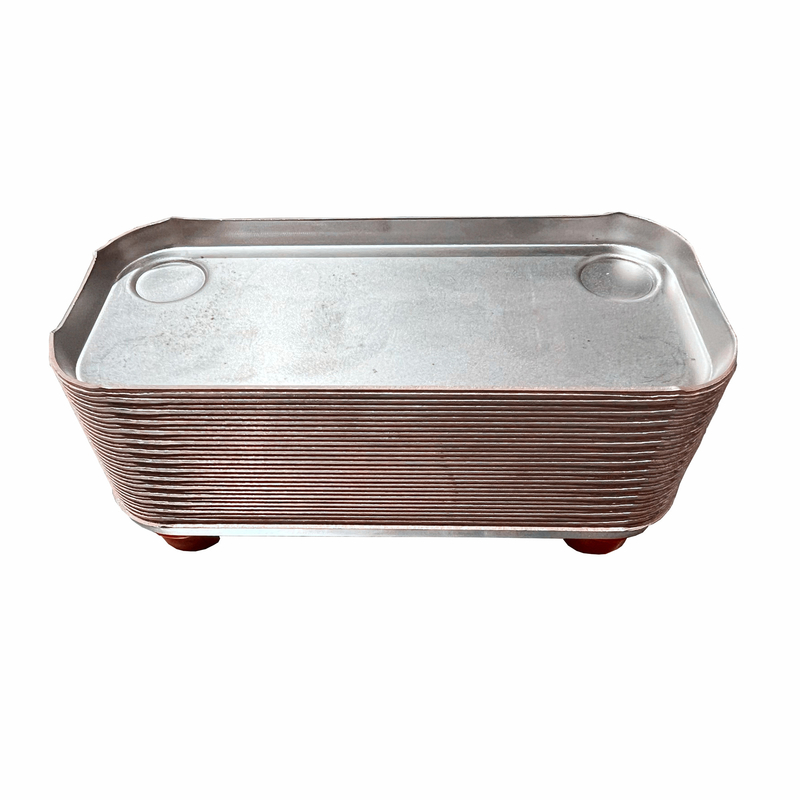

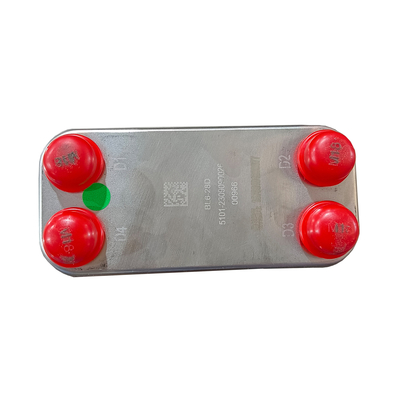

Edelstahl 304/316L Kupferplattenwärmetauscher für die Lebensmittelindustrie
Beschreibung des Produkts
Prinzip und Anwendung des Schweißplattenwärmetauschers
1Überblick über das Prinzip
Ein Schweißplattenwärmetauscher ist eine effiziente Wärmetauscheranlage, deren Kernprinzip darin besteht, eine Reihe von Metallplatten zu verwenden, die aus dem Strömungskanal bestehen,so dass zwei oder mehr Flüssigkeiten in der Platte WärmeaustauschDie Technologie des Brausens besteht darin, nach dem Schmelzen des Braummetalls die Gelenklücke zu füllen, um eine feste Verbindung zwischen den Metallen zu erreichen.die Nadelschweißtechnologie sorgt für Dichtheit und Strukturfestigkeit der Platten und bietet eine stabile Wärmeaustauschumgebung für die Flüssigkeit.
2Struktur und Eigenschaften der Platte
Die Platteneinheit besteht aus einer Reihe von überlagerten Wellstoffplatten und bildet zwischen den Platten einen dünnen und gleichförmigen Strömungskanal.hohe WärmeübertragungseffizienzDer Plattenwärmetauscher hat außerdem die Vorteile einer starken Anpassungsfähigkeit, einer einfachen Erweiterung und einer flexiblen Kombination.mit einer Breite von mehr als 20 mm,.
3. Prinzip des Lötprozesses
Beim Lötverfahren wird das Füllmetall geschmolzen und in die Lücke zwischen den Platten gefüllt und durch Kapillarwirkung in die gemeinsame Lücke eindringt, um die Verbindung zwischen den Metallen zu bilden.Das Brauen erfordert eine strenge Kontrolle von Parametern wie der Brauttemperatur, Zeit und Graphitkraft, um sicherzustellen, daß das Lötfüllermetall vollständig geschmolzen und eine gute Verbindung gebildet wird.mit einer Breite von mehr als 20 mm,.
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
BL1
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
