Baode Wärmetauscherausrüstung Co., Ltd.

|
| Herkunftsort: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Modellnummer: | BL130-Serie |
| Min Bestellmenge: | 5 Einheiten |
|---|---|
| Preis: | USD 200-500per Units |
| Verpackung Informationen: | mit einer Breite von nicht mehr als 20 mm |
| Lieferzeit: | 14-18 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Produktbezeichnung: | Speziell für Kühlung und Heizung hergestellte Brazenwärmetauscherplatten | Hauptanwendung: | Industrieheizung, Klimaanlage |
|---|---|---|---|
| Bronzierendes Material: | Kupfer | Typ des Ölkühlers: | Heizwechsler für Kupferplatten |

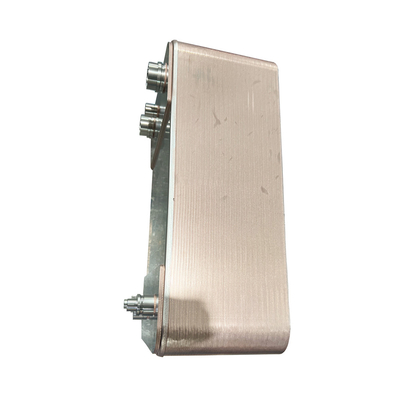

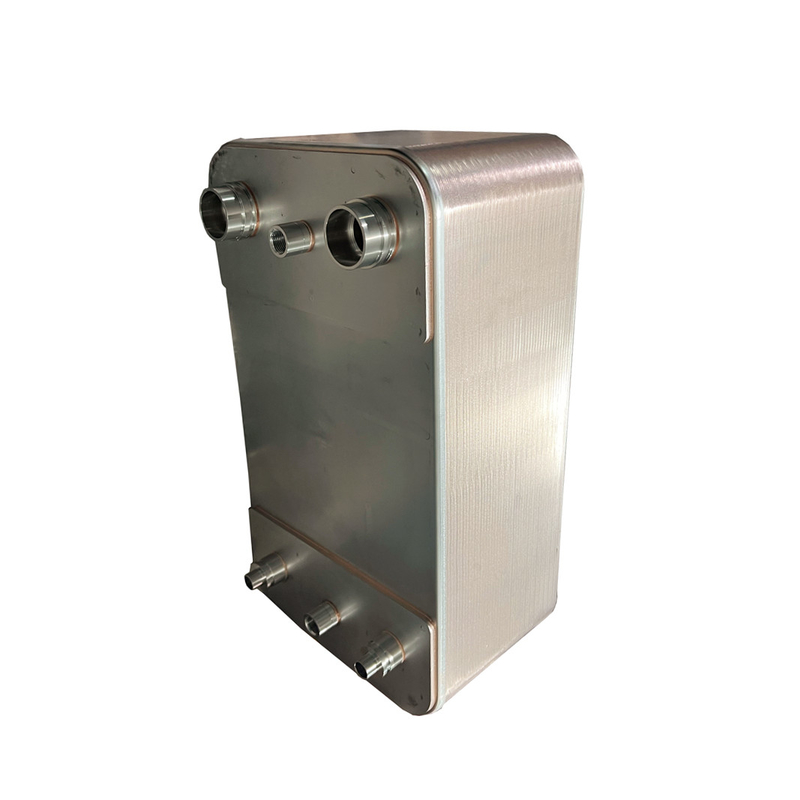

Speziell für Kühlung und Heizung gefertigte Brazenwärmetauscherplatten
Flussprinzip des Verdampfers
Die Kanäle, die zwischen den Wellplatten und den Ecken gebildet werden, sind so angeordnet, dass die beiden Medien fließen
Durch wechselnde Kanäle, immer in entgegengesetzte Richtungen (Gegenstromfluss).
(Dampf + Flüssigkeit) in den linken unteren Bereich des Wechsellers mit einer Dampfqualität, abhängig vom Betriebssystem, eingeht.
Die Verdunstung der Flüssigphase erfolgt im Inneren der Kanäle und einige Grade
In der beigefügten Fassung wird die Prozessausdehnung in Form von "Trockenexpansion" bezeichnet.
Die dunkel- und hellblauen Pfeile zeigen den Standort der Kältemittelverbindungen.
(Salzwasser), das abgekühlt werden soll, fließt gegen den Strom im gegenüberliegenden Kanal; die dunkel- und hellroten Pfeile zeigen die
Standort der Wasserverbindungen (Salzwasser).
Standardkonstruktion
Die Plattenpackung ist mit Deckplatten bedeckt. Die Verbindungen befinden sich in der vorderen oder hinteren Deckplatte.
Die Platten sind gewölbt, um die Wärmeübertragungseffizienz zu verbessern und sie steif zu machen.
Standardmaterialien
Abdeckungsplatten: Edelstahl AISI 316
Verbindungen: Edelstahl AISI 316
Platten aus Edelstahl AISI 316
Brennstoff: Kupfer
Angaben für das Angebot
Um es dem Vertreter von Baode zu ermöglichen, ein spezifisches Angebot abzugeben, sollten Anfragen folgendermaßen beigefügt werden:
Einzelheiten:
erforderliche Durchflussmengen oder Wärmebelastung
️ Temperaturprogramm
∆ physikalische Eigenschaften der betreffenden Flüssigkeiten
∆ gewünschter Arbeitsdruck
∆ Höchstzulässiger Druckabfall
Vorteile von Lötplattenwärmetauschern in der Industrie und HVAC&R
Die Baode Brazed Plate Heat Exchangers (BHE) haben mehrere Vorteile gegenüber herkömmlichen Wärmetauschern in der Industrie
und HVAC & R Anwendungen.
Die hohe Wärmeübertragungseffizienz des BHE macht es extrem kompakt und auch leicht zu installieren
ist begrenzt.
Die Einheit verfügt nicht über Dichtungen und eignet sich daher für Anwendungen mit hoher Temperatur und/oder hohem Druck, z.B. in der
Heizung.
¢ Das Baode-Versorgungssystem stellt sicher, dass die BHE-Einheiten unabhängig davon, wo Sie sich auf der Welt befinden, sehr schnell erhältlich sind.
Kurze Lieferzeit.
Kurze Lieferzeit.
Hohe Qualität
Angemessener Preis
Kundenfertigung
Technologieentwicklung und Kundenbetreuung
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
B
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
