Baode Wärmetauscherausrüstung Co., Ltd.

|
| Herkunftsort: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Modellnummer: | BL130-Serie |
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | USD 50-1000per Units |
| Verpackung Informationen: | mit einer Breite von nicht mehr als 20 mm |
| Lieferzeit: | 14-18 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Produktbezeichnung: | Edelstahl-Wärmetauscher Brazenplatten-Wärmetauscher BPHE für die Flüssigkeitskühlung | Hauptanwendung: | Fahrzeugmotorölkühler/hydraulischer Wärmetauscher |
|---|---|---|---|
| Bronzierendes Material: | Kupfer | Typ des Ölkühlers: | Heizwechsler für Kupferplatten |

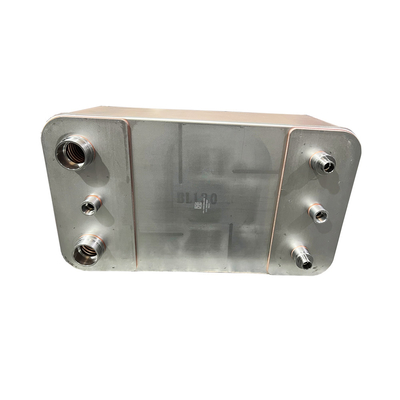

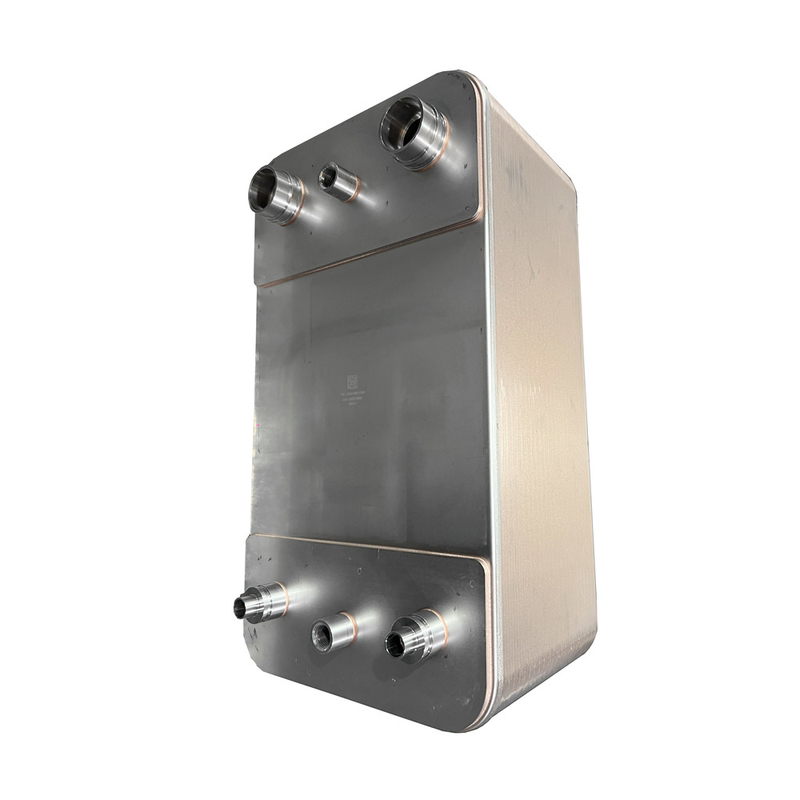

Edelstahl-Wärmetauscher Brazenplatten-Wärmetauscher BPHE für die Flüssigkeitskühlung
Beschreibung des Produkts
Der gelähte Plattenwärmetauscher hat die Vorteile, dass er keine Dichtung, kein Leck, leichtes Gewicht, kleine Größe, niedrigen Preis, einfache Demontage und Installation und hohe Wärmeübertragungseffizienz aufweist.Die Struktur ist für Dampf geeignet., Wasser oder Prozessflüssigkeiten und kann mit minimalem Temperaturunterschied zwischen den beiden Flüssigkeiten verwendet werden.
Brassplattenwärmetauscher bestehen aus Edelstahlplatten mit einer effizienten Wärmeübertragungsoberfläche.,Leckfreier und robuster Wärmetauscher: Kompakte Lötplattenwärmetauscher bestehen aus bis zu 20 Wellstahlplatten,mit jeder zweiten Endplatte umgedreht, um eine große Anzahl von Kontaktpunkten zwischen allen Platten zu bilden.
Beim Löten werden die Kontaktpunkte ebenfalls zusammengeschweißt und bilden eine kompakte Platte, die es ermöglicht, fast alle Plattenstrukturmaterialien (ca. 94% der Oberfläche) für die Wärmeübertragung zu verwenden.
Die Platten bilden zwei getrennte Kanäle, in denen das Medium eine konvektive Bewegung bildet, was zu hohen Turbulenzen im Kanalsystem führt, was zu ausgezeichneten Wärmeübertragungsmerkmalen führt,und die Skalierung wird auch bei niedrigen Geschwindigkeiten auf ein absolutes Minimum reduziert..
Bei Betrieb und Wartung sollte bei Partikeln im Wasser ein Filter verwendet werden, wobei der größte Teil der weichen Partikel durch Umkehrwaschen mit Wasser entfernt werden kann.
Der kompakte Lötplattenwärmetauscher sollte alle 3 bis 5 Jahre mit Zitronensäure oder einer anderen Säure, die Kupfer und Edelstahl nicht erodiert, umgekehrt gewaschen werden.
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
BL1
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
