Baode Wärmetauscherausrüstung Co., Ltd.

|
| Herkunftsort: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Modellnummer: | BL95-Serie |
| Min Bestellmenge: | 5 Einheiten |
|---|---|
| Preis: | USD 200-500per Units |
| Verpackung Informationen: | mit einer Breite von nicht mehr als 20 mm |
| Lieferzeit: | 14-18 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Produktbezeichnung: | Lebensmittelqualität Flüssig-Flüssig-Blötenwärmetauscher für Trinkwasser | Hauptanwendung: | Industrieheizung, Klimaanlage |
|---|---|---|---|
| Bronzierendes Material: | Kupfer | Typ des Ölkühlers: | Heizwechsler für Kupferplatten |

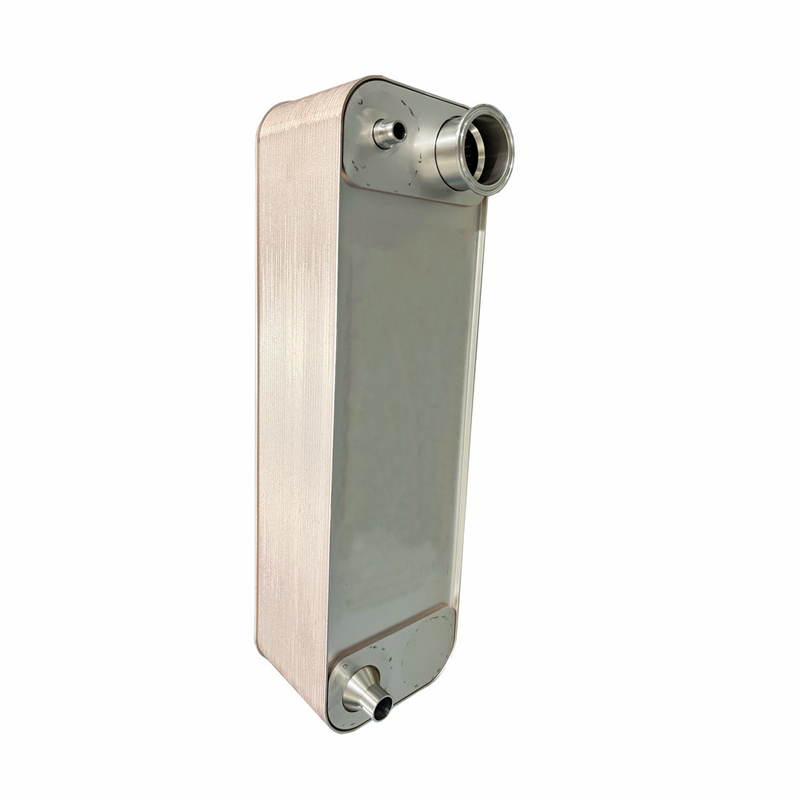

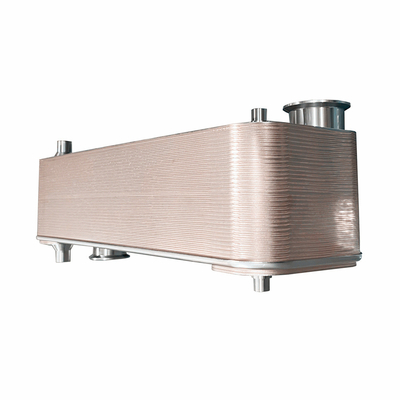

Lebensmittelqualität Flüssig-Flüssig-Blötenwärmetauscher für Trinkwasser
Arbeitsprinzip
Ein Schweißplattenwärmetauscher ist eine häufig verwendete Wärmetauschauscheinrichtung, deren Arbeitsprinzip folgendermaßen ist:
1. Grundsätzlicher Überblick
Der Schweißplattenwärmetauscher besteht aus einer Reihe parallel angeordneter Metallplatten, die durch Schweißtechnik miteinander verbunden sind, die Flüssigkeit fließt abwechselnd zwischen der Platte und der Platte,und die Wärme wird direkt durch die Oberfläche der Platte übertragen, um die Wärmeübertragung zu erreichen.
2Flüssigkeitsfluss
Während des Arbeitsprozesses gelangen die kalten und heißen Flüssigkeiten durch verschiedene Seiten des Plattenwärmetauschers, die jeweils heiße und kalte Seite genannt werden,Die heiße Flüssigkeit ist in der Regel eine hochtemperaturspezifische Flüssigkeit (z. B. heißes Wasser)., Dampf usw.) und die kalte Flüssigkeit ist in der Regel eine Niedertemperaturflüssigkeit (z. B. kaltes Wasser, Kühlmittel usw.).
3. Wärmeübertragung
Die heiße Flüssigkeit fließt zwischen den Platten auf der heißen Seite und überträgt Wärme auf die Platte, die dann Wärme durch die Oberfläche der Platte auf die kalte Flüssigkeit überträgt.Die kalte Flüssigkeit fließt zwischen den Platten auf der kalten Seite, die Wärme absorbiert, um Wärme von der heißen Flüssigkeit in die kalte Flüssigkeit zu übertragen. Auf diese Weise sinkt die Temperatur der heißen Flüssigkeit und die Temperatur der kalten Flüssigkeit steigt.
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
B
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
