| Place of Origin: | China |
| Markenname: | Baode |
| Zertifizierung: | CCS/UL/CE |
| Model Number: | BL95 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| Preis: | USD 50-1000per Units |
| Verpackung Informationen: | mit einer Breite von nicht mehr als 20 mm |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Produktbezeichnung: | Hochtemperaturhaltiger Kupferplattenwärmetauscher für Milchwasserkühler | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Typ des Ölkühlers: | Heizwechsler für Kupferplatten |

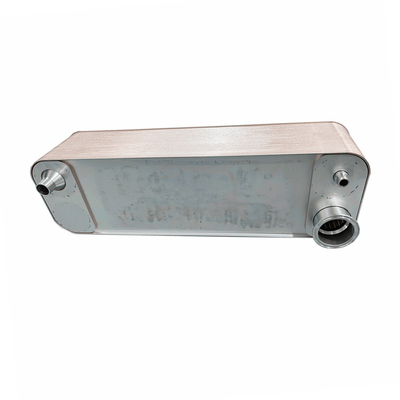

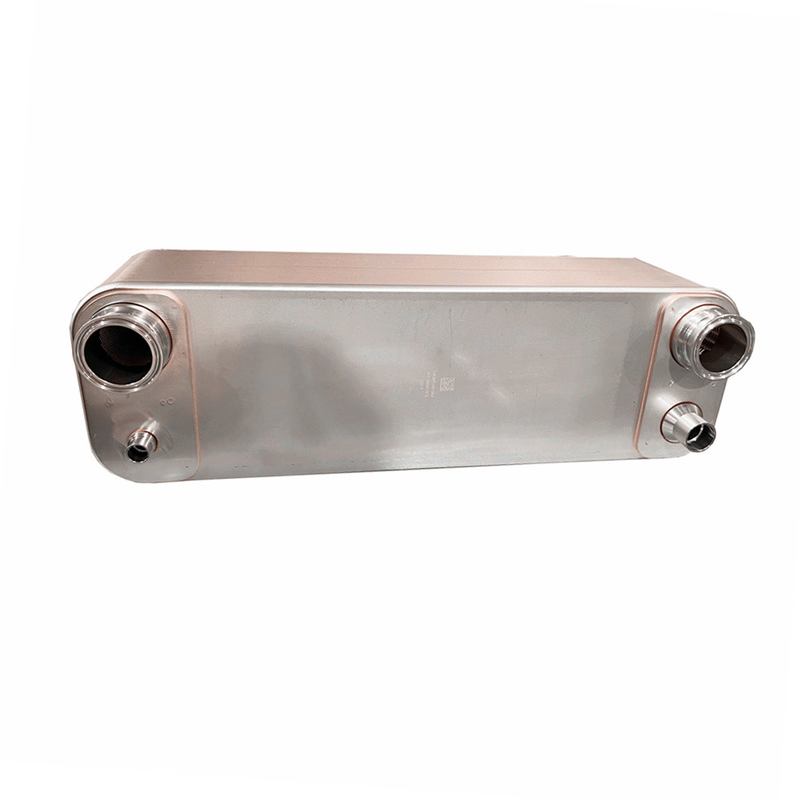

Hochtemperaturhaltiger Kupferplattenwärmetauscher für Milchwasserkühler
Beschreibung
Ein Schweißplattenwärmetauscher ist eine Art effiziente, kompakte und leichte Wärmetauschauscheinrichtung, die in vielen Branchen weit verbreitet ist.Es realisiert Wärmeübertragung und -austausch durch geschweißte und versiegelte Kontakte zwischen Platten.
Erstens: Das Arbeitsprinzip
Das Funktionsprinzip des Lötplattenwärmetauschers beruht hauptsächlich auf dem Wärmeübertragungsmechanismus zwischen den Wärmetauscherplatten.mit einer Breite von nicht mehr als 15 mm,Die Wärmeaustauschflüssigkeit fließt auf der einen Seite durch einen Kanal, während die Kühlflüssigkeit auf der anderen Seite durch einen Kanal fließt.Wärme wird von der hochtemperaturen Flüssigkeit durch die Platte auf die niedrigtemperaturen Flüssigkeit übertragen., wodurch die Wärmeübertragung und der Wärmeaustausch abgeschlossen werden.
Zweitens: Strukturelle Merkmale
1. Kompaktes Design: Der Schweißplattenwärmetauscher verwendet ein kompaktes Design, wodurch er einen sehr kleinen Raum einnimmt, der für begrenzte Raumzeiten geeignet ist.Es ist größer und schwerer, und leichter zu installieren und zu warten.
2Effiziente Wärmeübertragung: Durch den Schweißkontakt zwischen Platte und Platte kann eine höhere Wärmeübertragungseffizienz erreicht werden.Der Schweißplattenwärmetauscher hat eine höhere Wärmeleitfähigkeit und einen geringeren Wärmewiderstand, wodurch die Energieeffizienz des Wärmetauschers verbessert wird.
3. Starke Druckbeständigkeit: Der durch das Brazen verbundene Plattenwärmetauscher hat eine starke Druckbeständigkeit und kann hohem Druck und hohen Temperaturen standhalten.
| Modell | BL26 |
| Breite, A [mm] | 111 |
| Höhe, B [mm] | 310 |
| Längen, E [mm] | 10+2,36n |
| Horizontale Hafenentfernung, C [mm] | 50 |
| Vertikaler Hafenabstand, D [mm] | 250 |
| Maximaler Druck [Mpa] | 3 |
| Maximaler Durchfluss [M3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Modell
BL1
| Modell | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breite, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Höhe, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Längen, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale Hafenentfernung, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Vertikaler Hafenabstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximaler Druck [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modell | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breite, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Höhe, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Längen, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale Hafenentfernung, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Vertikaler Hafenabstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximaler Druck [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Maximaler Durchfluss [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
