Multifunktionaler Dichtplattenwärmetauscher mit Dichtung SS316 SS304 für Wasser

Multifunktionaler Dichtplattenwärmetauscher mit Dichtung SS316 SS304 für Wasser

(Messung in mm, N bedeutet die Anzahl der Platten)

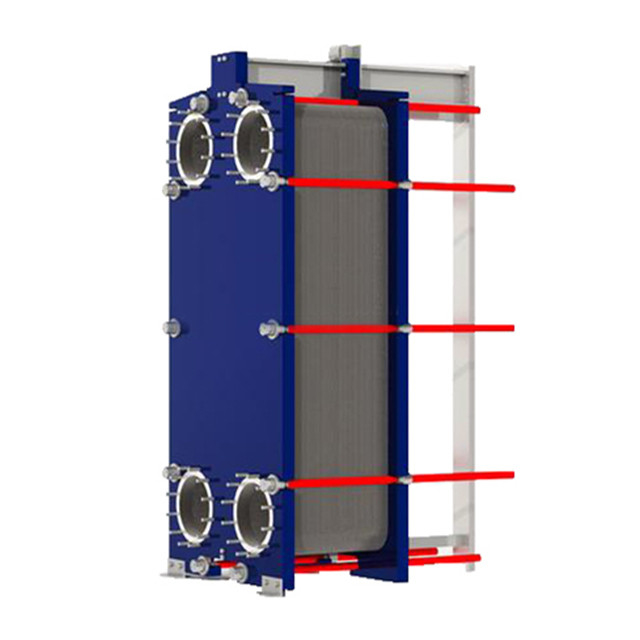

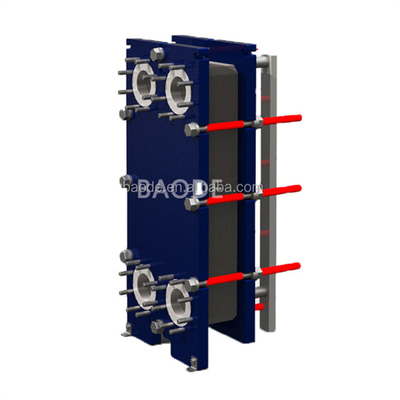

Der Baode-Wärmetauscher ist die Nummer eins der chinesischen Marken für Gaslekt-Wärmetauscher.Der Plattenwärmetauscher besteht aus einem Paket von Wellstoffplatten mit Türöffnungen für den Durchgang der beiden Flüssigkeiten, zwischen denen die Wärmeübertragung stattfinden wirdDie Plattenpackung wird zwischen einer festen Rahmenplatte und einer beweglichen Druckplatte montiert und durch Spannschrauben komprimiert.Die Platten sind mit einer Dichtung versehen, die den Kanal zwischen den Platten versiegelt und die Flüssigkeiten in andere Kanäle lenkt.Die Anzahl der Platten wird durch die Durchflussrate, die physikalischen Eigenschaften der Flüssigkeiten, den Druckabfall und das Temperaturprogramm bestimmt.Die Plattenwellenförderungen fördern die Turbulenzen der Flüssigkeit und unterstützen die Platten gegen DifferenzdruckDie Rahmenplatte und die Druckplatte hängen an einer oberen Tragstange und werden durch eine untere Führstange, die beide an einer Stütze befestigt sind, aufgestellt.Anschlüsse befinden sich in der Rahmenplatte oder, wenn eine oder beide Flüssigkeiten mehr als einen Durchgang innerhalb der Einheit in den Rahmen und in die Druckplatten machen.
Vorteile des Baode Gasket Plate Heat Exchanger *Raumsparen und energieeffizienter Baode Plate Heat Exchanger sind der Traum des Systembauherrn!Mit ihrem kompakten Design benötigen sie 20~50% weniger Platz in Ihrem System als eine vergleichbare Schalen- und Rohr-EinheitDa sie bis zu 80% weniger Kühlmittel benötigen, können kleinere Pumpen eingebaut werden, die weniger Energie verbrauchen

Arbeitsprinzip
Zwischen den Platten bilden sich Kanäle und die Ecköffnungen sind so angeordnet, daß die beiden Medien wechselnd durch die Platten fließen.
Die Wellenformung der Platten sorgt für den Durchgang zwischen den Platten,unterstützt jede Platte gegen die benachbarte und erhöht die Turbulenz, was zu einer effizienten Wärmeübertragung führt.

Standardmaterialien
Rahmenplatte: Epoxy lackiert aus leichtem Stahl
Ausguss: Kohlenstoffstahl
Metallverkleidung: Edelstahl, Titan
Platten: Edelstahl Legierung 316 oder Titan
Ein großer Fortschritt gegenüber herkömmlichen PHEs

Weit vor den Schalen und Röhren
Keine thermische Müdigkeit Zyklische Heizung und Kühlung erzeugen thermische Müdigkeit in starren Dampfheizgeräten wie gerade Schalen- und Rohrheizungen.Dies führt häufig zu zerbrochenen und abgenutzten Bauteilen, die gewartet und repariert werden müssen, wodurch unerwünschte Ausfallzeiten des Systems verursacht werden.Die Kombination von dünnen Platten und flexiblen Dichtungen in der BS-Serie verhindert thermische Müdigkeit, indem die Einheiten sich bei Temperaturänderungen ausdehnen und zusammenziehen könnenDie schnelle Wärmeübertragung durch das geringe Aufbewahrungsvolumen und das hohe Oberflächen-Volumen-Verhältnis der Platten ermöglicht eine schnelle Reaktion auf die Temperaturregelung.

Anwendung
Nahrungsmittelindustrie: Milchpasteurisierung Milch und Getränke Pasteurisierung, Weinverhärtung, Flaschenwasserbehandlung, CIP (Cleaning-in-Place) Heizung, Umkehrosmosewasser.
Anwendungsbereich für den Seeverkehr: Zentralkühlung der Haupt- oder Hilfsmotoren oder Turbinen, Kühlung mit Schmieröl, Nachkühlung von Zirkulationswasser für Kühlflaschen, Kolben, Spritzglas,Kühlung von Baoderöl, Kompressoröl und andere Schmierstoffe, Vorheizung von Schmieröl und Schweröl, Vorheizung von Meerwasser zur Gewinnung von Süßwasser, WärmerückgewinnungWärmeaustausch zur Klimaanlage der Passagier- und Frachtkabinen
Andere: Turbinenölkühler, Chemieindustrie, Fernwärme, Fernkühlung, Schwimmbadheizung, Solarheizung
